Filtry patronowe w odpylaniu przemysłowym - czym są

Filtry patronowe stosuje się tam, gdzie proces produkcji generuje pyły, dymy lub drobne cząstki wymagające skutecznego oddzielenia od powietrza. Takie rozwiązania wspierają czystość hali, ochronę pracowników, stabilną pracę maszyn oraz ograniczenie emisji zanieczyszczeń. Dobrze dobrany wkład patronowy może pracować w instalacjach obsługujących spawanie, szlifowanie, cięcie, piaskowanie, malowanie proszkowe i inne procesy technologiczne.

Spis treści:

• Czym są filtry patronowe i jak działają?
• Gdzie stosuje się filtry patronowe w zakładach produkcyjnych?
• Jak dobrać filtr patronowy do instalacji odpylającej?
• Zalety i wady filtrów patronowych w codziennej eksploatacji
• Filtry patronowe a inne filtry przemysłowe

Czym są filtry patronowe i jak działają?

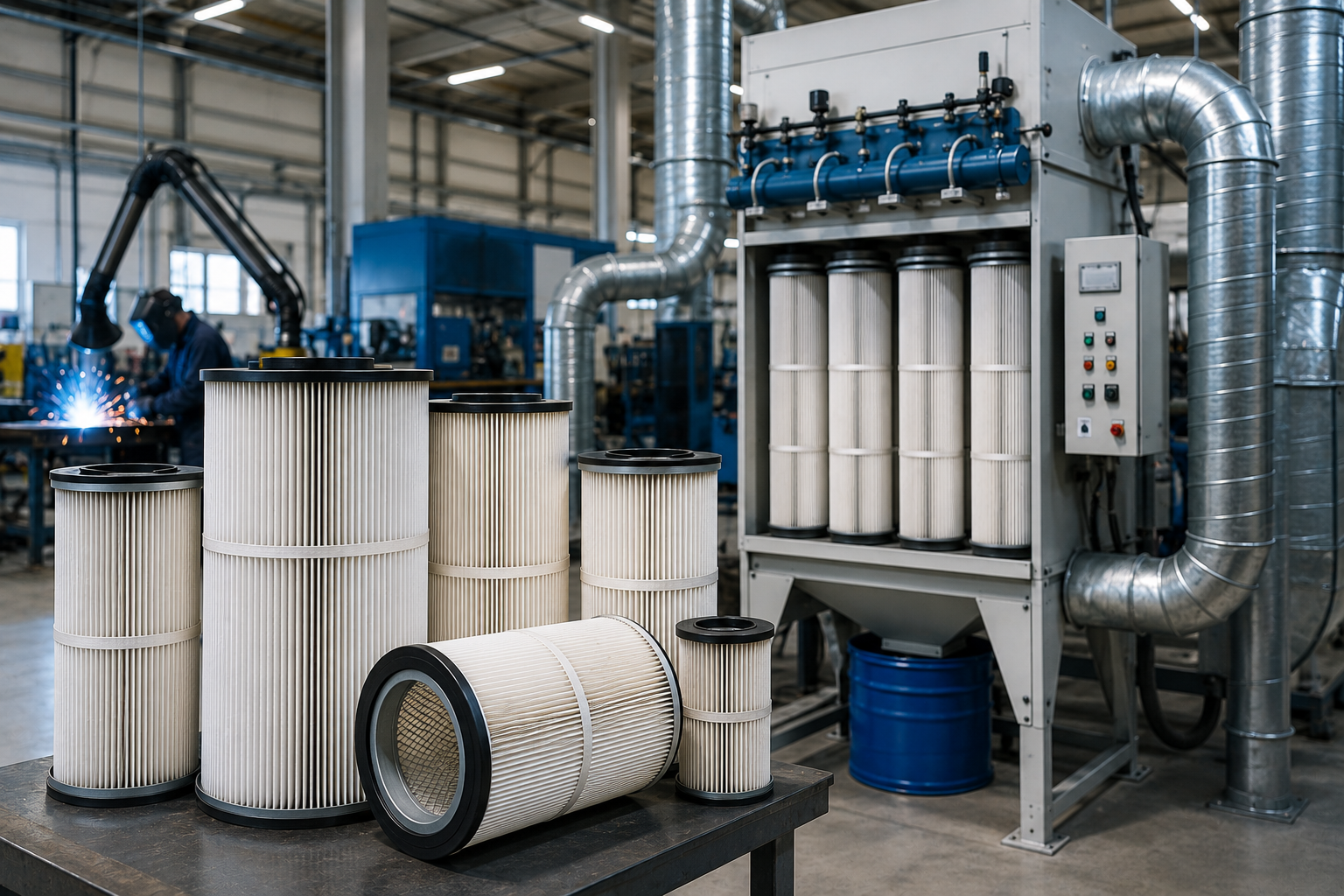

Pytanie czym są filtry patronowe najczęściej pojawia się przy projektowaniu lub modernizacji układów odciągowych. Są to cylindryczne wkłady filtracyjne z plisowanym medium, które zatrzymuje pył na powierzchni materiału. Plisowanie zwiększa powierzchnię filtracji bez konieczności stosowania bardzo dużej obudowy, dlatego filtry patronowe dobrze sprawdzają się w miejscach, gdzie liczy się skuteczność, kompaktowa budowa i łatwy dostęp serwisowy. W praktyce zanieczyszczone powietrze trafia do odpylacza, przechodzi przez medium filtracyjne, a pył zostaje oddzielony od strumienia powietrza. W wielu urządzeniach stosuje się regenerację pneumatyczną, czyli impuls sprężonego powietrza, który oczyszcza powierzchnię wkładu z nagromadzonego pyłu. Dzięki temu filtry patronowe mogą pracować dłużej, a przerwy serwisowe są rzadsze. Przy doborze znaczenie mają m.in.:

• rodzaj i frakcja pyłu,
• temperatura i wilgotność powietrza,
• intensywność pracy instalacji,
• wymagana skuteczność filtracji,
• odporność medium na ścieranie, olej, wilgoć lub ładunki elektrostatyczne.

Gdzie stosuje się filtry patronowe w zakładach produkcyjnych?

Filtry patronowe znajdują zastosowanie w wielu branżach, ponieważ skutecznie wychwytują suche pyły oraz drobne cząstki powstające podczas obróbki materiałów. Wykorzystują je zakłady metalowe, lakiernie, śrutownie, piaskarnie, stolarnie, zakłady produkcji tworzyw, a także wybrane obszary przemysłu spożywczego i farmaceutycznego. Właściwie dobrane przemysłowe systemy odpylania ograniczają zapylenie stanowisk pracy i pomagają utrzymać powtarzalność procesów technologicznych. Osobną grupę stanowią filtry patronowe do lakierni proszkowych, które zatrzymują cząstki farby proszkowej i wspierają czystość procesu malowania. Filtry patronowe do lakierni proszkowych pomagają ograniczać straty materiału, poprawiają warunki pracy i zmniejszają ryzyko osadzania się zanieczyszczeń na malowanych elementach. Dobre efekty dają także w procesach, w których prowadzone jest odpylanie gazów przemysłowych z pyłów technologicznych, o ile parametry instalacji są zgodne z wymaganiami danego medium filtracyjnego.

Jak dobrać filtr patronowy do instalacji odpylającej?

Dobór filtra nie powinien opierać się wyłącznie na wymiarze wkładu. Liczy się całe środowisko pracy: rodzaj zanieczyszczeń, ilość pyłu, przepływ powietrza, sposób regeneracji, warunki termiczne oraz oczekiwany czas pracy między przeglądami. Nowoczesne filtry odpylające mogą mieć różne media filtracyjne, w tym materiały celulozowe, poliestrowe, antyelektrostatyczne, hydrofobowe, oleofobowe lub z membraną PTFE.

Instalacje odpylania przemysłowego wymagają też właściwego dopasowania odpylacza do procesu. Inne rozwiązanie sprawdzi się przy pyle z cięcia metalu, inne przy proszku lakierniczym, a jeszcze inne przy pyle mineralnym po śrutowaniu. Filtry odpylające powinny zapewniać równowagę między skutecznością separacji, przepustowością powietrza i oporami przepływu. Zbyt mała powierzchnia filtracji może powodować szybkie zapychanie wkładów, a źle dobrane medium skraca trwałość elementów i zwiększa koszty obsługi. W przypadku rozbudowanych układów odpylanie przemysłowe należy traktować jako proces techniczny, a nie pojedynczy zakup filtra. Znaczenie mają również szczelność obudowy, automatyka, czujniki różnicy ciśnień, sposób odbioru pyłu oraz regularna kontrola stanu wkładów.

Zalety i wady filtrów patronowych w codziennej eksploatacji

Zalety i wady filtrów patronowych najlepiej oceniać w odniesieniu do konkretnego procesu. Największą przewagą tego typu wkładów jest duża powierzchnia filtracji przy stosunkowo niewielkich gabarytach. To ułatwia montaż w urządzeniach o ograniczonej przestrzeni i pozwala uzyskać wysoką skuteczność separacji pyłów. Dodatkową korzyścią jest możliwość regeneracji sprężonym powietrzem, co zmniejsza częstotliwość wymiany wkładów. Do najważniejszych zalet należą:

• wysoka skuteczność zatrzymywania drobnych cząstek,
• kompaktowa konstrukcja,
• możliwość pracy w różnych branżach,
• szeroki wybór mediów filtracyjnych,
• łatwiejsza obsługa serwisowa niż w wielu starszych układach.

Ograniczenia pojawiają się wtedy, gdy filtr nie jest dobrany do warunków pracy. Pyły wilgotne, lepkie lub silnie zbrylające się mogą wymagać innego medium albo dodatkowego etapu separacji. Problemem bywa też zbyt wysoka temperatura, agresywne chemicznie środowisko lub nieprawidłowa regeneracja. Dlatego filtry patronowe należy dobierać na podstawie danych technicznych procesu, a nie wyłącznie ceny zakupu.

Filtry patronowe a inne filtry przemysłowe

Filtry przemysłowe obejmują wiele rozwiązań: patronowe, workowe, kieszeniowe, kasetowe, HEPA, ULPA, węglowe, procesowe oraz filtry do cieczy, olejów i sprężonego powietrza. Filtry patronowe wyróżniają się przede wszystkim budową wkładu i dużą powierzchnią materiału filtracyjnego zamkniętą w kompaktowej formie. W porównaniu z filtrami workowymi często są wygodniejsze tam, gdzie potrzebna jest mniejsza obudowa, dobra regeneracja i szybka wymiana elementów roboczych.

Nie oznacza to jednak, że zawsze będą najlepszym wyborem. Filtry przemysłowe powinny być dopasowane do procesu, a nie odwrotnie. W aplikacjach z bardzo dużą ilością pyłu lub wysoką temperaturą lepiej mogą sprawdzić się filtry workowe pulsacyjne. W lakierniach proszkowych, odciągach spawalniczych, śrutowniach i piaskarkach wkłady patronowe często stanowią jednak bardzo praktyczne rozwiązanie. Odpowiedni dobór przekłada się na czystsze powietrze, dłuższą żywotność urządzeń i bardziej przewidywalne koszty utrzymania instalacji.
